Conseil démontage minolta XD5

[apx25]

Bonjour,
Mon fidèle XD5 vient de me lacher
La bobine entrainement du film s'est fendue en deux. (La petite bague grise avec les encoches pour engager l'amorce du film).
Je pense qu'il est possible de recoller les deux morceaux mais pour cela le démontage de l'ensemble de l'axe s'avère indispensable. La procédure est décrite dans le "Minolta XD repair guide". La vue éclatée, dans le chapitre consacré à cette intervention, montre le boîtier complètement désossé ; c'est peut-être pour la clarté de l'exposé (?). Quelqu'un peut-il me dire si le démontage de l'axe d'enroulement est possible sans déposer le bloc chambre-miroir-obturateur ?

[suaudeau benoit]

Je vois pas comment sortir cette pièce sans désosser la quasi totalité de l'appareil.

[mario88]

bonjour
la roue a picots ne peux pas ètre coller pour la simple raison et qu'elle a deux fonction,la première c'est faire avancer le film,la seconde,a l'interieur
de la roue il y'a un ressort et un axe d'inversion de sens de rotation,mettre de la colle a cet endroit risque de tout bloquer ou de ne faire qu'une seule fonction ou encore aucune des deux....
saches que pour la remplacer,le fut doit ètre complètement nu,la roue a picots est la première pièce qui se monte sur le fut (chouette... ...un appareil a poil....)
amicalement
mario
PS: le XD5 de chez minolta est vendu en douce dans un model ... .. LEICA
[/URL]
[/URL]

[suaudeau benoit]

D'ailleurs le châssis du XD5/7 est celui du R4, R5, R6 et R7.

[apx25]

La bobine est complète fendue, en deux morceaux, selon une ligne rectiligne. J'ai bien étudié l'éclaté sur la notice et je comprends qu'elle doit être enfilée librement sur l'axe noir, qui lui-même est glissé autour d'une tige métallique. Mon but n'est pas de tout coller tel quel, mais de démonter tout l'équipage, de recoller les deux parties de la bobine, puis de la remettre en place sur l'axe. Je sais bien que ce collage est délicat mais c'est ma dernière chance de remettre en service ce boitier génial. (A moins de trouver une épave comme source de pièces de rechange).

[suaudeau benoit]

Tu peux recoller sans démonter avec de la cyanolite. Voire même thermosouder ce type de plastique. (Tu peux même tenter avec de l’acétone mais c'est sans garantie).

[apx25]

Oui, un collage à la cyanolite, j'y crois. Mais sans démonter ça me semble très difficile. Comme le dit Mario88, le risque est de faire baver et de tout solidariser en un seul bloc. J'ai essayé pour voir de simplement présenter les deux morceaux face à face : pas moyen de les aligner, et encore moins de les serrer.
Je crois que je vais avoir droit à un démontage complet. A priori le bloc chambre+prisme+obturateur se démonte en enlevant les vis des côtés cachées sous le revêtement. Est-ce qu'il y a des trucs qui restent accrochés quand on enlève ce bloc, genre fils, tringleries ou ressorts ?

[suaudeau benoit]

Tente le collage avec de la cyanolite gel, tu commence par un coté, tu serres 10 secondes et tu fait l'autre. Peut de risque de tout coller car la prise ne se fait qu'avec la pression. Démonter tout va nécessiter de dessouder un grand nombre de fils et de nappes. C'est assez risqué si tu n'est pas spécialiste.

PS tu peux même mettre un bout de ruban adhésif entre 2 encoches de chaque cotés, tu devras te passer de ces encoches lors du chargement, mais il t'en resteras 2 sur 4, à mon avis c'est parfaitement jouable.

[mario88]

bonjour
ce n'est pas la roue a picots mais mais la bobine réceptrice,ce n'est pas très dur a remplacement sous réserve d'avoir la pièce,juste le pont d'armement a démonter,tu risque d'avoir des problèmes avec le ressort de rappel...
mario

[Lemontheo]

J’ai le même problème sur mon xd5, mais elle n’est fendue que d’un seul côté…

[phildu24]

Bonjour, Salut, Hello, Salaam Aleikum...labes ?....

La cyanoacrylate ne colle pas tous les plastiques !

1/ Tout dépend du type de polymère à réparer..
2/ Tout dépend de la cyanoacrylate employée.

Il en existe plusieurs :
- Cyanoacrylates d’éthyle (ECA) : les plus courantes et les plus polyvalentes mais pas les plus efficaces....
- Cyanoacrylates de méthyle (MCA) : tenue mécanique améliorée sur les métaux, jusqu’à 20% de résistance en plus ;
- Cyanoacrylates d’alcoxy-éthyle : résistance aux très hautes températures (250°C) après polymérisation ; temps de prise plus long.
- Cyanoacrylates d’allyle : Son principal avantage est surtout de sécher très rapidement.

C'est pas la panacée. Dans certaines situations d'échec de la cyano, j'utilise du "Solvapaint", à coté duquel l'Acétone est du sirop de grenadine. C'est un solvant puissant, il ramolli le matériau. J'étale une goutte sur les deux surfaces à assembler que je consolide 24h pour les maintenir en contact. Il faut s'exercer avant pour comprendre le processus et en maitriser le fonctionnement.

Problème : Dans le cas de ton XD5, il faut coller les deux parties de l'embase cassée sans la solidariser au boitier ! Le mieux serait de pouvoir démonter la pièce, donc l'axe, et l'idéal serait de la remplacer, pour autant que t'en trouves une ...

..... la bobine réceptrice, ce n'est pas très dur à remplacement sous réserve d'avoir la pièce, juste le pont d'armement a démonter, tu risques d'avoir des problèmes avec le ressort de rappel...

Peux-tu nous expliquer comment procéder ? Ce serait super utile. Comment procéder sans avoir à désosser capot et/ou semelle ?...

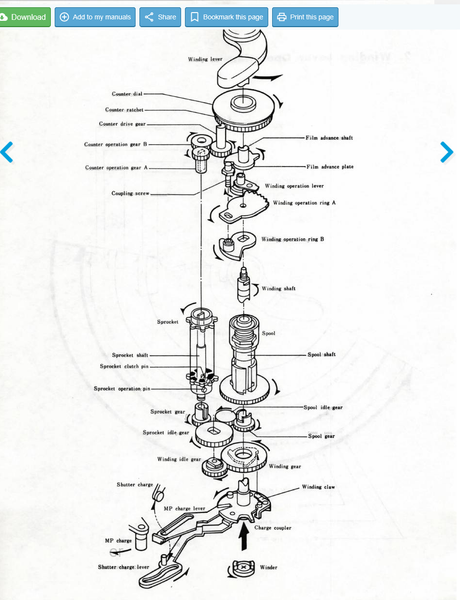

Voici l'éclaté d'un axe d'XD extrait de manualslib



Pour le libérer, Il semble qu'il y y a du démontage ! (Capot, assemblages, semelle, assemblages.... Est-tu sur, certain, habitué, rodé, formé, équipé, outillé en conséquence pour te lancer dans l'opération ? Et est-ce que que ça va valloir le coup/coût ?

(Voir cet éternelle, incontournable et classique recommandation ICI)
