Kalloflex - Mécanisme de déclenchement

[Oriu]

la rondelle en plastique de plan film radio c'est assez caca je trouve et ça ne va pas resté en place longtemps !

[Gildas]

Ça risque de casser et mettre dans le mécanisme des morceaux qui occasionneront une nouvelle panne.
C'est toute la différence entre un bricolage et un travail de professionnel.

[Mael]

C'est moche cette rondelle. Ça vaut quelques centimes une rondelle métallique.

[xsteph97]

Je savais bien que cela ne vous plairait pas ! Je vais la changer mais disons que cela m'a permis de tester le mécanisme et de vérifier le fonctionnement.

[yoda]

Bien faire attention que rien ne tombe dans les entrailles de l'appareil!
parce que récupérer une rondelle ou une vis, ça peut être une grosse galère!

[xsteph97]

Bien faire attention que rien ne tombe dans les entrailles de l'appareil!
parce que récupérer une rondelle ou une vis, ça peut être une grosse galère!

oui oui oui ! je me suis fait une ou deux frayeur dans ce genre là

[xsteph97]

Bon voilà : j'ai changé la rondelle ! J'ai quand même du la bricoler moi même parce que je n'ai pas trouvé de micro rondelle adaptée...



Reste a remonter l'appareil et à refaire un habillage correct.

[Mael]

Elle vient d'où ta rondelle ? Tu l'as trouvé en creusant un drain dans les marais ? Même pas un coup de nettoyage peinture à minima ?

[xsteph97]

Et voilà ! j'étais sûr que ça n'irait pas
Effectivement je l'ai bricolée à la Dremel sans vraiment me préoccuper e l'esthétique. Mais au moins celle-là ne risque pas de se désagréger. Et puis c'est une pièce de maintient léger qui ne subit aucune contrainte.

Quoi qu'il en soit je crois que je vais jeter l'éponge parce que non seulement je n'ai pas pu réparer la vis cassée dans le châssis (mais bon, l'appareil tient quand même sans elle une fois refermé) ; mais surtout il reste un problème que j'avais remarqué au tout début : la course du bouton de déclenchement est un peu trop courte pour activer le déclencheur : même enfoncé à fond il manque une fraction de millimètre pour déclencher (surtout sur les vitesse lentes). C'est vraiment bizarre.
Il avait vraiment l'air impeccable quand je l'ai reçu mais en fait il a bien vécu et peut-être qu'il a été un peu brutalement utilisé pour avoir aujourd'hui tous ces problème mécaniques.
Bref il va surement repartir en vente pour pièces. Vraiment dommage parce que l'optique est impeccable : pas une trace, pas une rayure, pas un champignon .... pfff.....

[Mael]

Fait moi signe si tu t'en sépares !

[xsteph97]

Fait moi signe si tu t'en sépares !

Oui bien sûr c'est même à toi que j'ai pensé en premier. Tu es certainement le seul à pouvoir le ressuscitr....

Quelques images du problème de déclencheur :

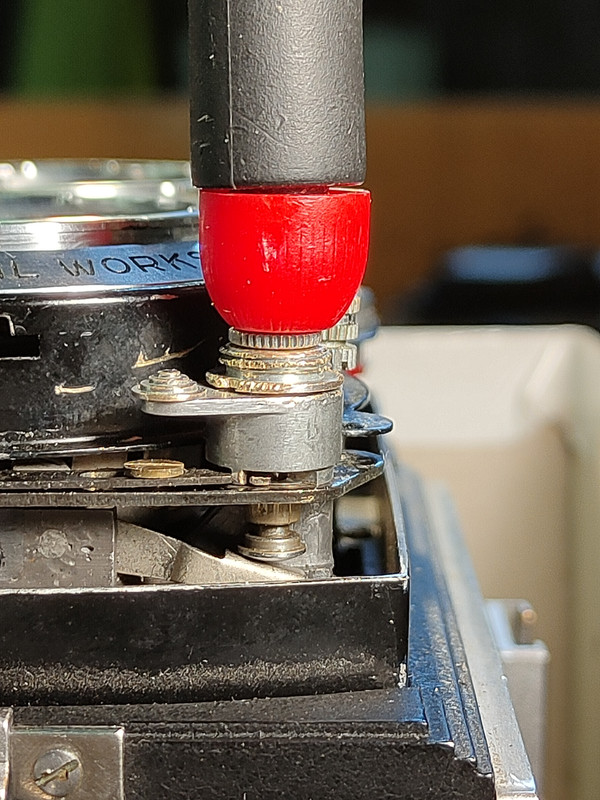

1 - sans la bague de maintien que je n'arrivais pas à dévisser et qui finalement est venue mais en sens inverse du sens normal (et en insistant si bien que la bague est endommagée et qu'il ne sera pas possible de visser un declencheur souple je pense) : l'appareil déclenche

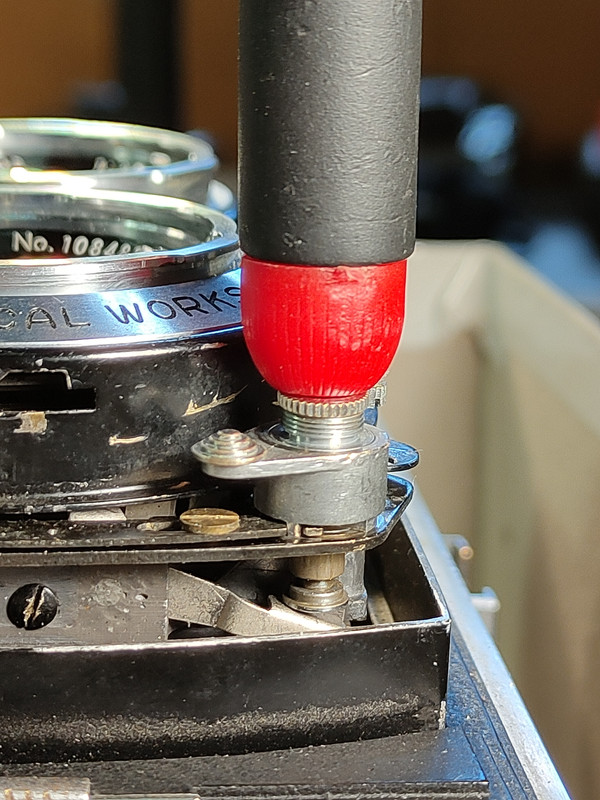

2 - avec la bague de maintien, l'appareil ne déclenche plus car il manque la distance correspondant à l'épaisseur de la partie supérieure de la chemise qui coiffe le verrou pour que le déclencheur descende assez en profondeur.... :

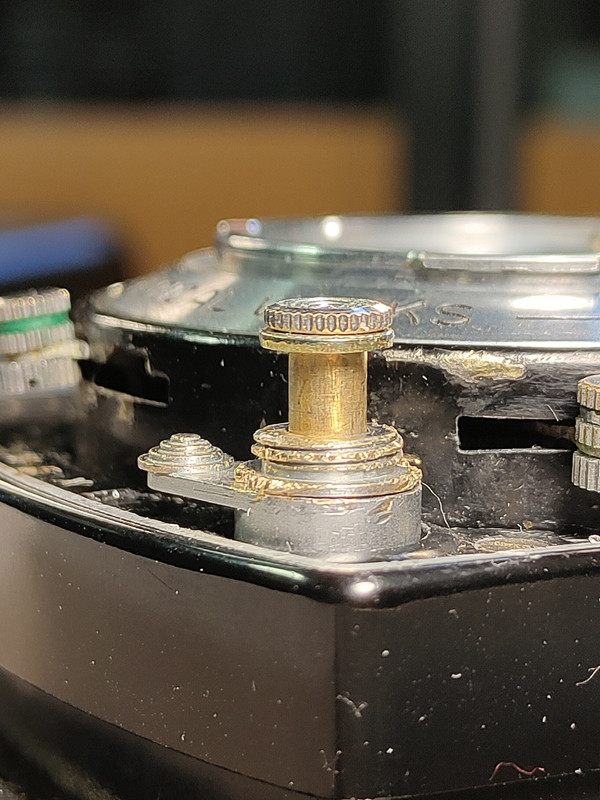

Seule solution que j'ai trouvée : ajouter un petite rondelle sous le chapeau du déclencheur pour compenser et qu'il s'enfonce plus bas. Du coup il déclenche.

[Mael]

La peinture de la façade est complètement éclatée suite à la tentative de dépose de la bague, c'est tout massacré, quel dommage.
