Rapport d'agrandissement

[Rémy_91]

Je viens de vérifier sur Durst M305, M800 et Omega D2.
Avec film 35mm, obj Nikkor 50mm.
Pour avoir une largeur projetée de 30cm, j'ai dans les 3 cas une distance table-platine objectif de 72 cm.
...

[EmRio]

Effectivement, avec le 50mm et la tête au plus haut, j'ai bien une largeur de lumière de 30 cm....mais impossible d'y faire la mise au point....
C'est incompréhensible, j'avoue que tous mes neurones mis en action ( je suis projectionniste, j'ai été photographe) ne suffisent pas, et je suis à peu près sûre qu'il y a un réglage tout bête que je ne vois pas...
C'est énervant

[Rémy_91]

A priori tu dois être en butée haute de la course du soufflet.
Il te faut une platine rentrante pour que l'objectif soit plus proche du film.

[EmRio]

Ça se présente comment, je peux trouver ça ? Je n'ai pas l'impression d'avoir ça dans ma boîte, qui me paraît complète.
Un grand merci en tout cas, pour la persévérance à m'aider !

[Spotshica]

Peut-être faut-il simplement retourner la platine ?

[Rémy_91]

Un fil qui en parle :
https://forum.35mm-compact.com/viewto ... 7#p923717
Je ne connais pas ton agrandisseur, alors quelle forme ?

Il y a sur le forum des membres qui peuvent le faire en impression 3d.
Tu vas trouver

edit effectivement certain supports sont bi-face

[laurent.c]

Je viens de vérifier sur le document descriptif fourni avec
la hauteur maximale de la colonne native st bien 71,5 cm
avec la tête (butée supérieure) 98,5 cm

Donc, je ne comprends toujours pas ce rapport d'agrandissement annoncé de 30x40 cm!!

Après vérification sur la colonne que j'ai chez moi : on a la même chose. Ce n'est donc pas la colonne qui est en cause.

[Oriu]

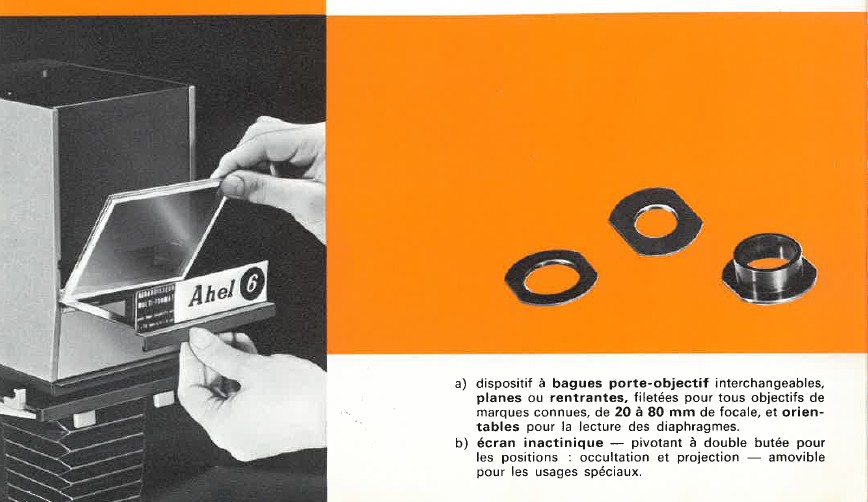

A droite la bague rentrante du Ahel 6b, c'est peut être la même sur le Ahel 56/72
J'ai été obligé de monter une bague rentrante pour le 50mm sur mon Ahel 12//45 pour faire les grands tirages.
J'avais évoqué la mise au point sur le négatif pour déterminer le grandissement max, si la mise au point n'est pas possible faute de platine rentrante on ne peut pas atteindre le rapport max net.

[laurent.c]

C'est quand même curieux, les quelques tirages que j'avais fait sur ce modèle n'avaient pas nécessité de bague rentrante.
Mais je n'étais pas monté au 30x40.

[Oriu]

le problème de distance est classique sur les agrandisseurs qui font à la fois le 24x36 et le MF, car il faut prévoir un soufflet assez long pour la mise au point avec le 80 ou 90mm à faible grandissement et donc un soufflet qui est plus épais même compressé, surtout que chez Ahel le soufflet est moulé en plastique de qualité un peu douteuse

[EmRio]

https://www.aheldistribution.com/produi ... te-39-100/

Ok, j'ai donc la réponse .
Merci à vous tous !

[laurent.c]

Bien vu !
Et tu as du bol que la pièce existe encore.
Pour info, sur Ahel 12, le 30x40 est possible avec un 50mm sans cette platine rentrante - si un jour tu veux un agrandisseur plus gros qui permet aussi le 6*9 et le 9*12, quand on a les condenseurs qu'il faut.
