Mes premiers agrandissements.. Problème!

[lambertus]

bonsoir
tu parle d un vieux beseler ce ne serait pas un 23c de couleur bleu
si c est le cas le 105 mm passe sans probleme avec une platine plate il suffit de deplacer le condenseur par la molette a droite tout en haut la 2eme c est pour la mise au point du 24x36 la tete doit se trouver tout en haut tu as les indications sur le coté droite de la tete il va du 24x36 au 6x9
si c est un 67c il y a 2 condenseurs dans la tete 2 gros qui se deplacent sur des rails en fonction du format utilise
a tout hazard le mde du tres vieux http://www.jollinger.com/photo/cam-coll ... older).pdf et un peu plus recent c est celui que j ai
http://www.jollinger.com/photo/cam-coll ... newer).pdf
si c est un 67c la http://www.jollinger.com/photo/cam-coll ... r_67CP.pdf

Merci pour le manuel! J’ai le 23c II

[villaret]

Bonjour
Sur le 23CII tête n&b , le bouton du haut sert à régler la hauteur de la lampe en fonction de la dimension du négatif, pour bien répartir le flux lumineux. , tout en haut pour les film de 8, 16 et 35 mm de large donc le 24x36 mm, ensuite 6x6 cm , 6x7 et en bas 6x9 cm , comme on est chez Mickey c'est en fractions de pouces.
IL est préférabvle d'utiliser la lampe 75w de petite taille , identique aux LPL 67
On peut descendre la tête jusqu’a toucher le plateau , attention à bien desserrer le blocage de montée/descente.

[philippe56]

il n y a pas de choix chez beseler 23cii c est une 75 watts avec 2 types de douille les plus anciens ba15s qui ressemble au douille de clignotant de voiture avec 2 ergots et plus recent ph1400 douille e26 de toute façon une lampe classique d agrandisseur ne rentre pas dans la tete trop grosse la 1ere est introuvable en 220 volts et la ph1400 en 220 volts en angleterre j ai les 2 et je tire du 10 x 15 sans problème

[lambertus]

il n y a pas de choix chez beseler 23cii c est une 75 watts avec 2 types de douille les plus anciens ba15s qui ressemble au douille de clignotant de voiture avec 2 ergots et plus recent ph1400 douille e26 de toute façon une lampe classique d agrandisseur ne rentre pas dans la tete trop grosse la 1ere est introuvable en 220 volts et la ph1400 en 220 volts en angleterre j ai les 2 et je tire du 10 x 15 sans problème

Exact!
Je ne trouve plus de 75W mais j’ai pu trouver du 125volts que j’utilise grâce à un condensateur 220-125

Mais c’est quand même très puissant


Dans le beseler 23cii il n’y a pas de tiroir pour filtre nd

Comment faites vous? Car la lampe est super puissante je dois fermer à f28

Et sur mon objectif qui ne ferme qu’à 16 max, c’est bcp trop puissant..

Le tiroir du haut est destiné aux filtres couleur

Mais où mettre les films nd?

Merci

Villaret: merci je vais revoir les réglages mais je pense être ok la tête du haut est plutôt basse, semble ok pour du 6x7

Ma seule question c’est pour les filtres nd… afin de réduire la luminosité

[philippe56]

bonjour
je suis etonné de la puissance si c est une ph111a et meme si c est une ph1400 aussi chez moi c est f8
ton filtre nd tu le mets dans le tiroir a filtre au dessus de ton filtre multigrade dans la trappe dans la tete
ps tes photos sont sympa

[Rémy_91]

Salut !
Ton transformateur (pas condensateur) ressemble à quoi ?
Aurait-il un ajustement possible à l'entrée : 220/230/240 ?
Ou à la sortie : 110/120/130

[philippe56]

oui une piste possible un survoltage?

[lambertus]

Hello, non pas d’ajustement

C’est 240 in et 110 out, ou l’inverse mais rien d’autre.

Et pour le filtre nd, où est le tiroir exactement?

Je n’ai aucun tiroir hormis tout en haut de l’agrandisseur, au dessus de la où on insère le négatif..

Mes filtres multigrades se mettent via un espèce de plateau sur les quel on les pose, sous l’objectif..

[Oriu]

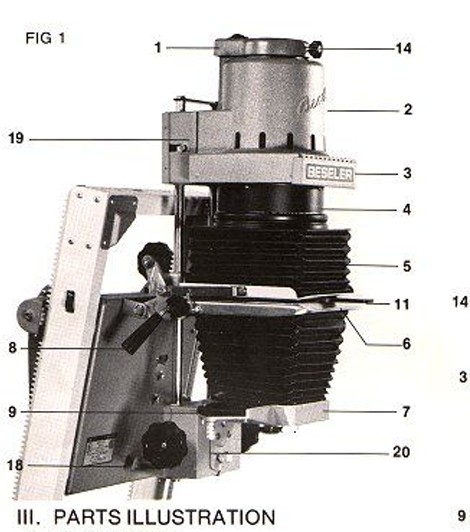

c'est pas compliqué, il suffit d'ouvrir le porte filtre au niveau du repère 3

[Rémy_91]

En voyant l'image d'Oriu, je crois voir que les 2 soufflets sont sur les mêmes coulisses.
Donc si tu remontes le soufflet du haut au max possible sans provoquer de vignetage, tu dois récupérer de la course sur le soufflet du bas et ainsi faire le point sur une projection réduite.

[Oriu]

Le soufflet du haut se règle en fonction du format, on peut très bien se mettre sur la position qui couvre le 6x9 (2 1/4"x3 1/4") pour avoir moins de lumière il doit y avoir un repère quelque part pour indiquer la position du chariot supérieur.

[philippe56]

bonsoir
oui coté droit une fleche avec les indications en pouces on est chez donald

[Oriu]

j'ai trouvé une vue où on voit le repère de position de la tête en fonction du format.
Si on a trop de lumiçre en 24x36 ou 6x6 on peut se mettre sur la position 21/4 x 3 1/4

[lambertus]

Le soufflet du haut se règle en fonction du format, on peut très bien se mettre sur la position qui couvre le 6x9 (2 1/4"x3 1/4") pour avoir moins de lumière il doit y avoir un repère quelque part pour indiquer la position du chariot supérieur.

Ahhh merci pour les infos et la photo! Je vois

J’étais sur le bon réglage pour mon 6x7, au max en bas
