Problème RICOH 500 GX

[Hermès]

Bonjour à toutes et à tous,

Je viens d'acquérir récemment en vide-grenier un RICOH 500 GX en super état, seul problème après avoir mis une pile conforme neuve rien ne se passe... En appuyant sur le bouton " batt checker", en réglant dans tout les sens, en nettoyant le compartiment batterie et même en remettant un peu de tension dans le ressort de ce dernier pour un meilleur contact.

Merci d'avance pour les retours des experts qui pourraient m'aider !

Hermès

[yoda]

sauf erreur de ma part, sur le 500 GX la pile gère uniquement la cellule et donc le diaphragme , et n'a aucun effet sur l'obturateur.
en d'autres termes, pile ou pas pile il devrait déclencher!

il y a donc deux problèmes:

le test batterie fait bouger l'aiguille dans une certaine zone dans le viseur,
(possible qu'il ne fonctionne que si l'obturateur est réglé en pose B, point à vérifier!)
commencer par nettoyer les contacts à l'alcool. possible aussi que le fil qui est soudé à la languette soit dessoudé,
mais pour ça il faut généralement démonter la semelle...c'est pas donné à tout le monde, il faut de la compétence et du matériel.

reste l'obturateur:
s'assurer que le blocage du déclencheur ne soit pas enclenché (loquet marqué d'un L à la base du déclencheur)
plus courant: s'assurer que le retardateur ne soit pas armé ,ce truc est une malédiction sur la plupart des appareils!
il se grippe et bloque tout!
en position désarmé le levier est vertical (appareil face à soit ce levier est à gauche de l'objectif )

[Hermès]

Merci pour ta réponse !

L'appreil fonctionne parfaitement mise à part ce problème de batterie. Je vais essayer de voir si des pdf existent avec les étapes détaillées du démontage de l'appareil.

[phildu24]

Je vais essayer de voir si des pdf existent avec les étapes détaillées du démontage de l'appareil.

Ca existe... Sur le site Learn Camera Repair, on trouve le Service Manual du Ricoh 500G (ainsi que sur leur compte FB) ...

Cela dit, ... je replace ici l'éternel avertissement préalable, (actualisé de frais), nécessaire et toujours de bon aloi :

On ne connait pas les niveaux de connaissance, de pratique, d'expérience en la matière, de chacun, mais fort des expériences diverses et des échecs nombreux de celles et ceux (incluant moi même) qui ont voulu réparer, restaurer, remette en état un appareil photo, il faut avoir conscience que la réparation d'un boitier ou d'un objectif est un travail de professionnel outillé, compétent, et formé.

Nombreux sont les fils ayant trait à la réparation d'un truc qui coince, d'un machin qui ne s'allume plus, d'un bidule qui se trimbale, ou toute autre panne, dégât, blocage, poussière, gommage, perte de contact dans un boitier, réglage, calage, nettoyage d'un objectif poussiéreux, attaqué par du champi ou décalé par un gnon... réveillant alors des velléités de bricoleurs plus ou moins avertis, plus ou moins outillés et de surcroit plus ou moins correctement, se sentant soudainement pousser les ailes et l’âme du démonteur-réparateur-dépanneur, pensant qu'il suffit de démonter, nettoyer/réparer, remonter le précis (et souvent précieux) assemblage mécanique, pour retrouver l'objet de leurs désirs en parfait état cosmétique ET de fonctionnement.

Réparer c'est un travail de professionnel expérimenté qui exige un outillage de précision et de qualité, un savoir faire, une expérience acquise de longue date qui ne s'improvise pas.

Nous comptons parmi nos membres, d'éminents réparateurs ayant pignon sur rue, certains célèbres retraités, professionnels de renom dont la compétence n'est plus à prouver. Tous s'accordent à la même recommandation :

On ne s'improvise pas réparateur photo ou opticien parce que l'on a un plan de travail, une lampe loupe, un jeu de micro-tournevis, un spanner, des gants nitrile achetés sur Ali, même animé de tout la bonne volonté après avoir vu un tuto vidéo, falsifiant la réalité temporelle de la réalisation et la difficulté.
Tout est (très et trop) facile sur Youtube. Réparateur c'est un métier. (...)

C'est pas pour décourager, c'est juste pour informer.

Phildu - Avertissement et recommandations gratuites

[Jean-Claude.B]

Je ne peux qu'approuver le propos de mon petit camarade. Avec les tutosyoutubes tout parait facile et on a l'impression que n'importe qui sait tout faire. En fait on sait surtout casser définitivement ce qui aurait été encore réparable par quelqu'un de réellement compétent.

Ça me fait penser à ces braves gens qui venaient me voir avec des plans qu'ils avaient dessiné eux-mêmes pour leur maison

[tilu]

Vu la qualité de la mesure de lumière
Le bon vieux f16 est tout à fait conseillé.

[yoda]

Vu la qualité de la mesure de lumière
Le bon vieux f16 est tout à fait conseillé.

oui
surtout pour le n&b ou le négatif couleur!
c'est plus délicat avec de la diapo... dans ce cas une petite cellule à main fait l'affaire
et je rejoins les copains, si pas d'outils ou pas de connaissance il vaut mieux laisser faire un pro

[tilu]

de toutes façon pour la diapo ce genre d'appareil ne fait pas la maille au niveau mesure.

Pour me promener régulièrement avec une cellule, en fait dans la plupart des conditions bonnes pour faire de la photo un peu d'expérience suffit à avoir de bons négatifs.

[Graal87]

Je viens juste de finir une bobine avec un 500 GX acquis dans un lot il y a peu. J’ai comparé ses mesures avec celle d’une cellule à main et à ma grande surprise elles étaient étonnamment proches. Evidemment pour de la diapo, ça peut ne pas suffire mais il n’y a plus grand monde qui en fait à cause des tarifs. Mon seul reproche avec cet appareil, c’est qu’il ne monte qu’au 1/500, avec du grand soleil ça peut être limite. Mais ce n’est pas le seul dans ce cas dans sa catégorie. Pour le reste, bien fabriqué, agréable à utiliser, compact, que demander d’autre?

[phildu24]

.... pour revenir au sujet qui préoccupe Hermès dans son fil ... ..... j'ai lu ça, sur un blog de collectionneur, à propos du Ricoh 500GX :

.....en l’absence de pile, le mode manuel est totalement effectif, seule la cellule sera indisponible. En cas de besoin, le télémètre s’ajuste facilement depuis l’extérieur grâce à un petit cache rond amovible. N’espérez, par contre, pas rentrer facilement dans les entrailles dans la bête, laissez cette rude tâche aux professionnels. (...)


Si le Rollei 35XF, certains Canonet et Electro 35, sont assez facile d'accès, (tout étant relatif et type d'intervention dépendant...) ces petits compacts ont souvent le défaut de leur compacité justement, et à l'époque où les nappes conductrices n'étaient pas encore répandues le câblage filaire monnaie courante, soudures sèches, fils oxydés, gaines cassantes, entrelacs de connexions colorées fines et fragiles, il faut faire très attention !!
Comme beaucoup de vieilleries : plus ça vieillit plus c'est susceptible !

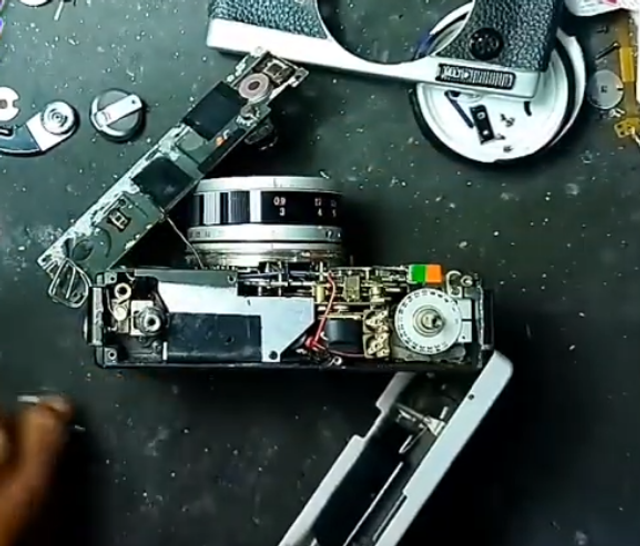

Voici ce qu'il y a sous le capot d'un Ricoh 500GX, (voir vidéo ici)



Comme le dit clairement l'intervenant : ( 4'43" =>4'50" ) je le cite :
(...)ini sangat dimaklumkan jadi banyak sirih untuk kamera ini yang rusaknya seperti itu karena apa Karena sudah terlalu tua kameranya dan juga lama vakum... ) avec cet horrible accent méridional typique des habitants de Surabaya ....
ce que l'on peut traduire, en substance ... (mon indonésien s'étant considérablement érodé étant assez loin de l'hybride occitan-Languedocien pratiqué en Périgord.... )
" Vé ! C'est tout à fait compréhensible, cong' ( méridional j'vous dis..) ; de nombreux appareils de ce type souffrent de ce genre de détérioration, tout simplement parce qu'ils sont trop anciens et sont restés inutilisés pendant une longue période,... c'est une cagade à réparer ..." ..


Hermes, Si tu pouvais nous tenir au courant du résultat et de la solution pouvant servir à la communauté... ce serait top !
(ce qui reste un vœux particulièrement pieu vu le nombre d'absence de retours des tentatives de réparation osées postées sur le forum restées lettres mortes ... mais sait-on jamais..... )

En attendant (et pas que Godot...) Bon courage et bon démontage...

[Abbazz]

Ah, le terrible accent javanais des arek-arek Suroboyo !

Amitiés,
Abbazz

[Benjamin]

Hermès,
Notamment parce que le 500 GX est peu courant et pour ma part, je suivrais le conseil principal qui t'a été donné plus haut : l'utiliser avec une cellule à main puisque tu as la chance que ce modèle fonctionne même sans piles.
On a tous des presse-papiers qui traînent ça et là, fruits de nos expérimentations hasardeuses à base de tournevis chinois et de couteau suisse...

[Hermès]

Merci pour ces nombreuses réponses, cela me fait plaisir de savoir compter sur les membres du forum en cas de pépin !

Pour la suite ( et fin ) de mon problème, j'ai réussit à démonter, nettoyer les contacts, refaire une petite soudure au niveau de la trappe à pile (corrosion) mais tout ça en vain malheureusement ...

Voici ce qu'il y a sous le capot d'un Ricoh 500GX, (voir vidéo ici)

je me suis fortement aidé de cette même vidéo !

Reste plus maitenant à l'utiliser comme appareil réservé pour la multi-ex avec une cellule à main ou sur griffe (pour l'instant Light Meter fera l'affaire ), étant donné que tout le reste fonctionne nickel et que le télémètre semble bon !

Pour rebondir sur les avertissements sages et à propos concernant la difficulté de la réparation d'un argentique, j'en suis entièrement d'accord et conscient. C'est d'ailleurs pour cela que j'entreprend un démontage/entretien/remontage plus que sommaire et amateur uniquement sur des appareils chinés à prix d'or, en gardant à l'esprit qu'une fois la moindre vis de capot enlevée, l'appareil à toutes ses chances pour finir sur la bibliothèque (avec les autres d'ailleurs...)

Encore merci pour vos retours

[Hermès]

Vu la qualité de la mesure de lumière
Le bon vieux f16 est tout à fait conseillé.

Je ne comprend pas très bien la relation entre une petite ouverture et la qualité du calcul de lumière ... Peut on m'expliquer ?

Merci !

[laurent.c]

C'est la règle du "sunny f/16", pour un réglage à l'estime de l'exposition.
Sur Wikipedia : https://fr.wikipedia.org/wiki/R%C3%A8gle_de_f/16
Sur le site 35mm-compact : photographie/reglef16.htm
Elle est décrite également sur de nombreuses pages du forum.

[tilu]

Un regle qui fonctionne tres bien. Un conseil pour debuter commencer à l’utiliser avec une cellule pour verifier et s’éduquer puis ensuite on prend l’habitude et on peit se passer de cellule.

[Hermès]

Merci pour l'info je ne connaissais pas du tout ! Très pratique pour s'affranchir d'une cellule.
