Objectif Componon 80mm - Accessoire inconnu...

[xsteph97]

Bonsoir à toutes et tous,,
je viens d'acheter un objectif Componon 80 mm pour tirer les 6x6 et il est doté d'un accessoire dont je ne comprends pas le rôle : il y a une vis qui sert d'adaptateur pour le diamètre de la platine porte-objectif de mon agrandisseur Meopta mais :
- pas de butée pour cet adaptateur : bizarre. Du coup si je visse à fond il traverse la platine !
- et puis il y a cette petite lentille amovible au-dessus (tenue par une anneau clipsé) dont j'ignore à quoi elle sert.
Auriez-vous quelques lumières à m'apporter ?

Tout cela en image :






Merci d'avance !

[Oriu]

C'est une adaptation pour un appareillage qui n'a rien à voir avec un agrandisseur, mais je ne sais pas lequel.
Dans mon ancien job, j'ai vu des optiques d'agrandisseur montées pour la capture d'image provenant d'un tube cathodique à haute résolution, mais il n'y avait pas cette lentille additionnelle, qui doit modifier la distance de focalisation comme une bonnette..
A par ça l'objectif est identique à un autre Componon, pour un concepteur d'instrument c'est moins couteux d'adapter une optique disponible, que de faire fabriquer une optique spécifique.

[phildu24]

Bonsoir à toutes et tous,,
je viens d'acheter un objectif Componon 80 mm pour tirer les 6x6 et il est doté d'un accessoire dont je ne comprends pas le rôle

Quand t'as vu l'annonce, t'as rien demandé au vendeur ????? .... . C'est ballot !!!!!

Après recherche sur DuckDuckGo, Photoservice.ca en a plusieurs en vente, tous strictement identiques.
Ce n'est donc pas une "bidouille" personnelle, mais bien une modification ayant une utilité particulière. Je pense alors à une entreprise, un service de reproduction, un labo,.....



Première hypothèse, la plus immédiate : La vis, située toujours au même endroit, (point jaune) juste entre le N° de série et l’appellation commerciale, est une vis frein/verrouillage... Seconde, la fixation d'un filtre spécifique.... mais je penche pour un verrouillage.

La lentille supplémentaire : Un élément correcteur pour compenser le tirage ? ... utilisation du Componon sur un système agrandissement/projection/reproduction avec un plan différent de l’agrandisseur d’origine,..... Correction de la distance focale (objectif de reproduction/macro ?)

Pas grand chose de trouvé sur la toile

[Oriu]

les optiques d'agrandisseurs ou de repro sont utilisés en vision industrielle, c'est comme ça qu'on peut trouver des occasions d'optique un peu particulière, comme les Apo-Rodagon D 1 ou D2 optimisé pour le rapport 1/1 ou 1/2 https://fr.aliexpress.com/item/10050103 ... in_prod%3A ou
les Apo-componon https://fr.aliexpress.com/item/10050083 ... in_prod%3A

ou le sublime macro Symmar https://fr.aliexpress.com/item/10050086 ... in_prod%3A

[xsteph97]

Merci beaucoup pour vos réponses. Effectivement le mystère reste entier ou presque. En tous cas vous semblez confirmer qu'il ne s'agit pas d'un accessoire d'agrandisseur courant. Je vais donc l'utiliser sans la lentille.
Mais je vais devoir chercher un adaptateur pour le Meopta car le diamètre du filetage des objectifs Meopta est de 22mm et bien entendu celui du Componon (sans l'accessoire)... 24 mm ! Je ne sais même pas si ça existe. Sinon il repartira à la vente ....

[Oriu]

22 mm ça me parait minus et pareil pour 24mm, la cote standard c'est M39 mais il y a des fois des trucs exotiques
Il y a une adresse au Portugal pour faire toute sorte d'adaptateur ou une platine.

[xsteph97]

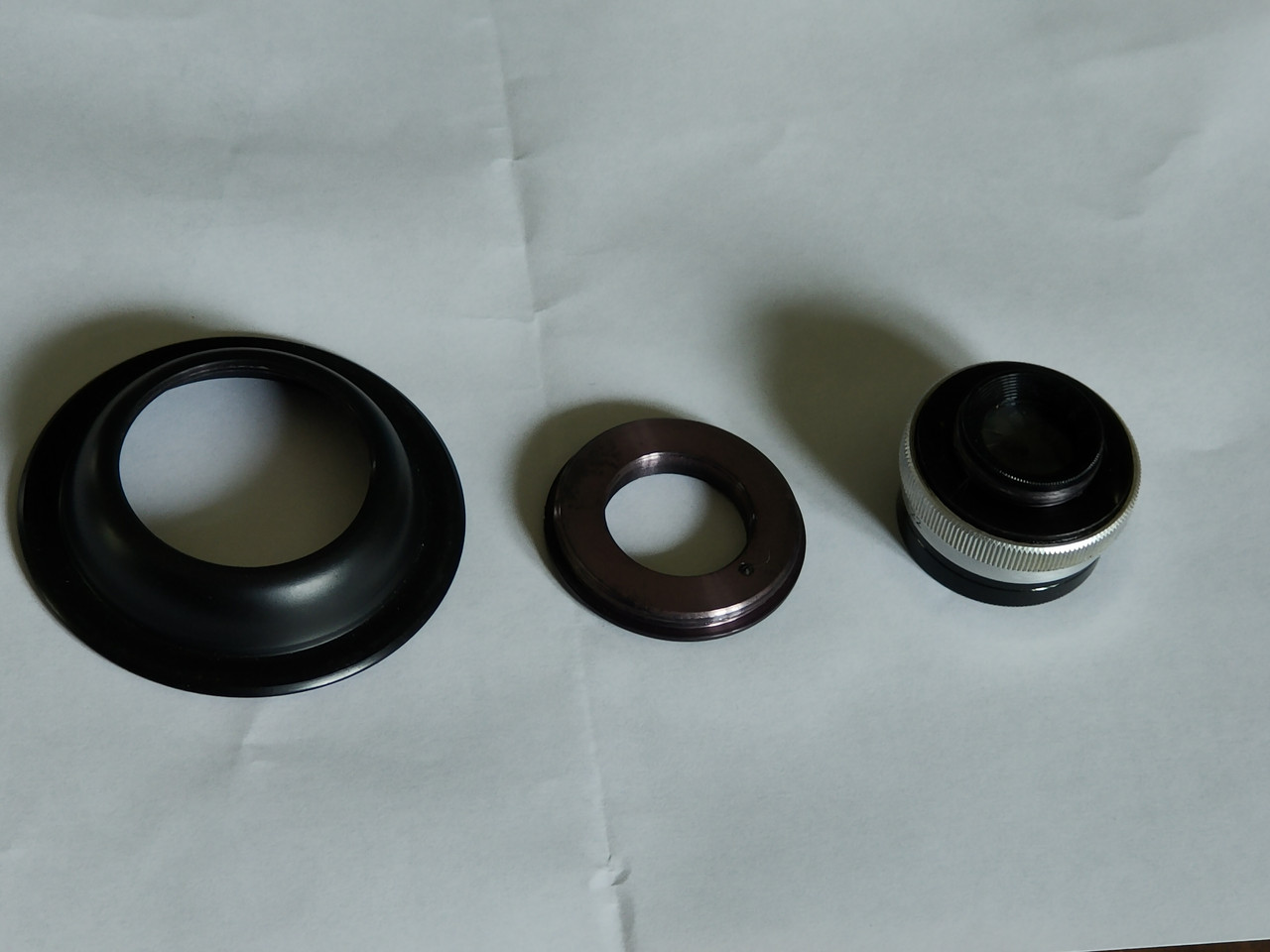

En fait ça se présente comme ça :

de gauche à droite :
Platine percée à 39mm
Anneau d'adaptation percé à 23,5 ( pas 22 comme je l'avais dit)
et enfin l'objectif (ici un Meopta Belar 1:4,5 f:75)

Or le diamètre du filetage du Componon est en fait de 25mm (environ : je n'ai pas de pied à coulisse)

[Niaproun]

Le plus facile sera de voir avec Jose Menendes
Très sérieux à un prix correct.
Il peut faire sur demande et ses délais sont raisonnabless.
Une adresse précieuse
Un site à lire de près il y a beaucoup de choses

[xsteph97]

Merci Niaproun. Je ne connaissait pas ce site mais en effet c'est très complet. Je vais voir de ce côté

[cyrilvdb]

J'aime bien les componons et comme je n'ai jamais vu ce montage, j'ai demandé à dieu.ia ce qu'il en pensait:

Ça ressemble très probablement à un Componon-S avec un élément arrière Makro — Schneider a produit des accessoires optiques qui se clipsent en baïonnette à l'arrière de certains Componon-S pour modifier le tirage minimal et permettre des rapports de reproduction plus élevés (typiquement 1:1 à 2:1) sans allonger excessivement le soufflet.
Il peut aussi s'agir d'un élément de correction de champ plat (flat-field corrector) pour certaines focales — les Componon 80mm notamment peuvent bénéficier d'un correcteur arrière quand utilisés en dehors de leur plage nominale.

Mais pas de new's acceptable de sa part pour la vis. Quand elle est serrée bloque-t-elle le diaf?
Il y a un système sur les monture Makro-Iris (comme sur les liens d'Oriu) pour permettre de ne travailler qu'à une ouverture (la meilleur pour un grossissement donnée)

[cyrilvdb]

Sinon, pour bloquer le filetage sans butée, peut-être qu'un peu de ruban teflon de plomberie et de fillasse feraient l'affaire.
