Bronica S2, l'autre cause du décalage de visée ! (+Tuto)

[Oriu]

Pour faire un dépoli en verre il suffit de frotter 2 vitres l'une sur l'autre avec de l'abrasif en poudre et un peu d'eau.
les abrasifs les plus fréquents sont le Carborundum ou l'Alumine, on peut trouver les poudres sur internet, je fais ça depuis que je suis Adolescent.
Si le verre est bien plan on peut faire qu'une seule granulométrie entre 600 et 800
un exemple de vente d'abrasif, il y a de quoi faire plusieurs m² https://fr.aliexpress.com/item/10050120 ... in_prod%3A

Pour controler la position infini, on peut aussi utiliser un réflex dont on est sûr qu'il est bien calé, on l'équipe d'une focale un peu longue au dessus de 85mm et on vise le dépoli du Bronica en passant par l'objectif du Bronica, le boitier de contrôle vise par l'objectif du Bronica si le miroir et /ou le dépoli n'est pas bien en place la l'infini de l'appareil de contrôle est décalé.

[alain_/]

le point se règle sur la surface de la gélatine ou un peu en dedans? et de combien dans ce dernier cas?
c'est de peu d'importance pour une optique à f/5.6 (on doit être à quelques centièmes de mm, de l'ordre de l'épaisseur de la gélatine) mais à F/2.8 et plus ouvert ce n'est déjà plus la même chose.

[Mael]

Sur un collimateur un miroir est installé à la place du film, dont le plan de référence est le passage du film, et un dépoli est installé à la place du dépoli de visée. En position autocollimateur on vient d'abord régler l'alignement dans la plan orthogonal du dépoli, puis la coincidence visée/film puis enfin la butée infini de l'objectif.

SI l'on souhaite affiner, l'on peut ensuite utiliser un collimateur qui permets de vérifier la mise au point directement sur un film par réfléchissement de l'émulsion, car dans ce cas on a l'erreur due aux éventuels défauts de planéité.

Parfois il faut régler l'infini à une valeur équivalente à f/4 ou f/5.6 car il y a de nombreuses optiques dont le plan de netteté se déplace en fonction du diaphragme employé.

[alain_/]

merci, c'est clair pour moi.

[Oriu]

Un tarif en kilo euros, d'un autocollimateur

[Mael]

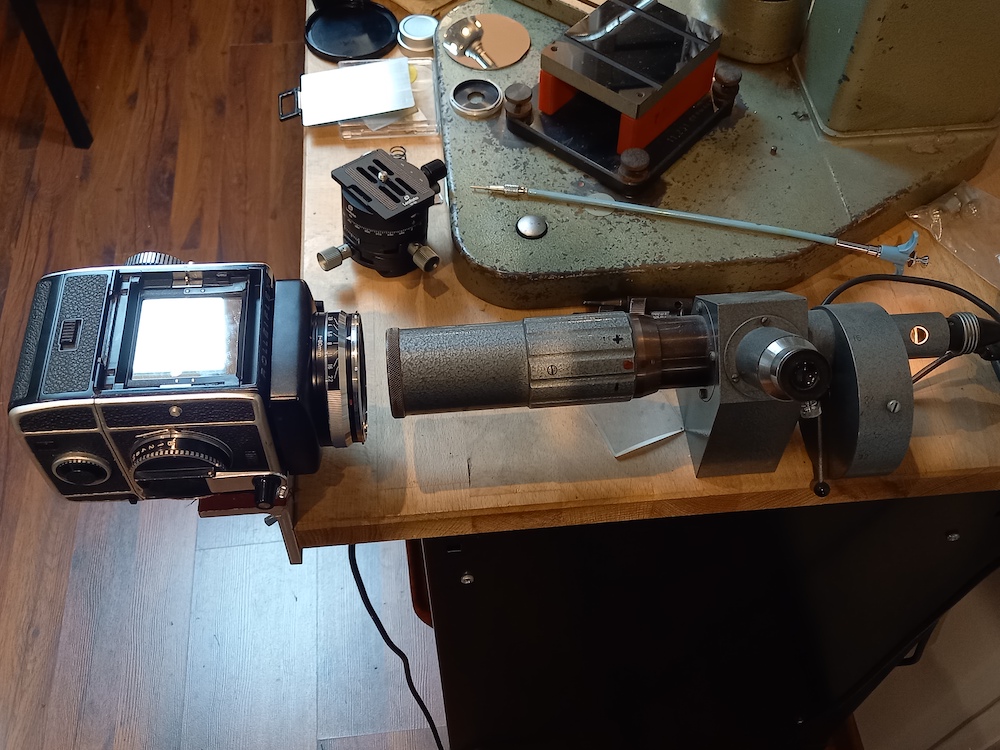

La méthode de contrôle "simple", la collimateur Leitz, l'on mesure l'infini sur le film, puis sur le dépoli remplacé par un miroir. La doc Rollei dans le cas du SL66 nous donne 0,03mm d'erreur de lecture (le collimateur donne une graduation pour 0,01mm). Dans ce cas précis déviation inférieure à une graduation. Cette méthode est reproductible avec une jumelle ou un lunette, en rétro-éclairant le dépoli de visée et en installant un dépoli à la place du film.

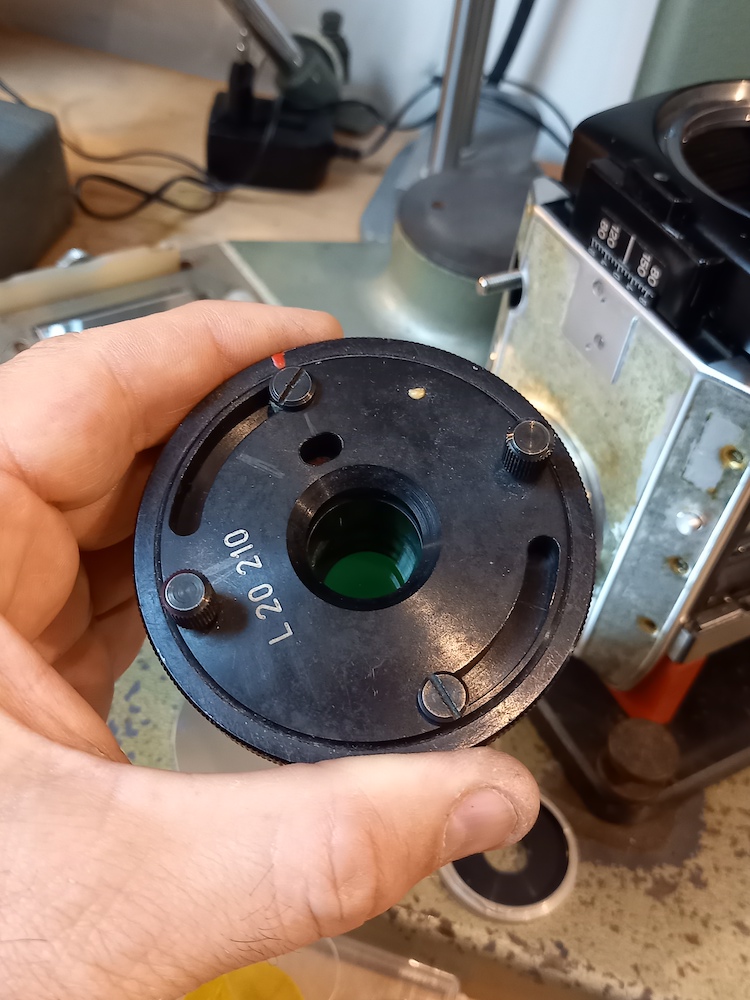

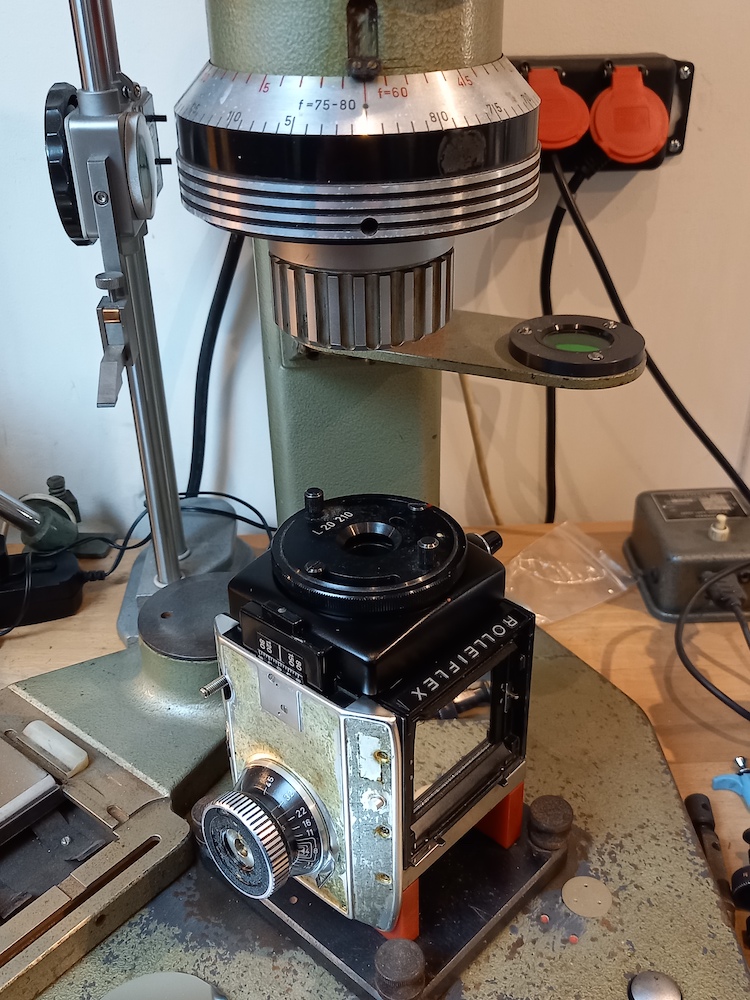

La méthode complète, avec le calibre de contrôle Rollei, ainsi que le marbre miroir. La calibre de contrôle est un objectif à tirage et filtration multiple (vert, bleu et rouge). Il permets avec le vert le réglage de l'infini théorique de l'appareil indépendamment du dos, en prenant la face d'appui du dos comme plan de référence. Il permets également avec le filtre bleu de dégauchir le miroir et d'éventuellement reprendre le défaut d'alignement. La butée miroir étant fixe, c'est tout le dépoli qui est réglable aux 4 coins, avec la filtration rouge, permettant :
-Le dégauchissement du dépoli (remplacé par un miroir)
-Le réglage infini visée

[phildu24]

Au départ, je l'aimais bien mon post sur le miroir du S2a, .... j'en étais content..
Au final, je me rends compte qu'il relève quand même du manuel des Castors juniors .. et encore,
